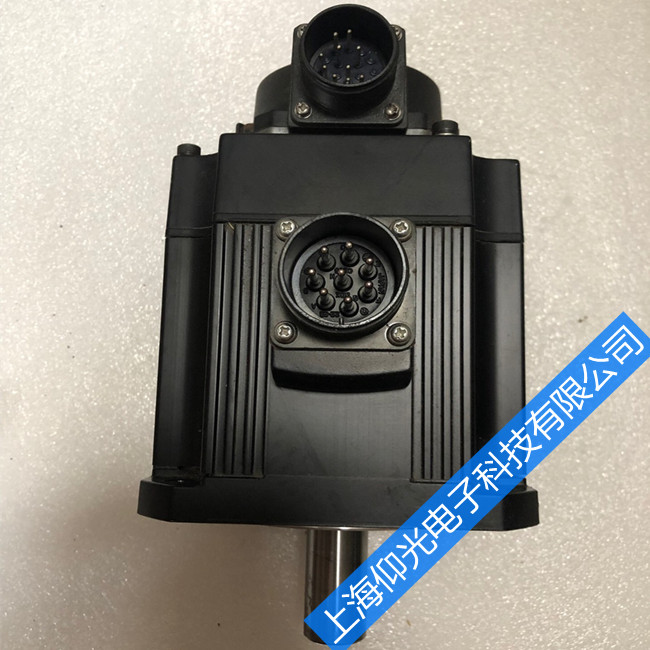

三菱伺服电机处理常见故障分析
1、UVT故障
常见的欠压检测点都是直流母线侧的电压，经大阻值电阻分压后采样一个低电压值，与标准电压值比较后输出电压正常信号，过压信号或是欠压信号。对于三菱A500系列变频器电压信号的采样值则是从开关电源侧取得的，并经过光电耦合器隔离，在维修过程中，发现光耦的损坏在造成欠压故障的原因中占有了很大的比重。
2、E6、E7故障
E6、E7故障对于广大用户来说一定不陌生，这是一个比较常见的三菱变频器典型故障，当然损坏原因也是多方面的。
(1)、集成电路1302H02损坏。这是一块集成了驱动波形转换，以及多路检测信号于一体的IC集成电路，并有多路信号和CPU板关联，在很多情况下，此集成电路的任何一路信号出现问题都有可能引起E6、E7报警;
(2)、信号隔离光耦损坏。在IC集成电路1302H02与CPU板之间有多路强弱信号需要隔离，隔离光耦的损坏在元器件的损坏比例中还是相对较高的，所以在出现E6、E7报警时，也要考虑到是否是此类因素造成的;
(3)、接插件损坏或接插件接触不良。由于CPU板和电源板之间的连接电缆经过几次弯曲后容易出现折断，虚焊等现象，在插头侧如果使用不当也易出现插脚弯曲折断等现象。以上一些原因也都可能造成E6、E7故障的出现。
3、常见系列产品故障
市场上正在推广使用的就是A700系列、E700系列、F700系列和D700系列。
(1)、对于A700系列，有时会碰到UV(欠压)故障，可以检查一下整流回路。A700系列7.5kW以下变频器的整流桥内置一个可控硅，变频器在正常运行时用于切断充电电阻，内置可控硅的损坏会导致欠压故障的出现。开关电源损坏也是A700系列变频器的常见故障，而常见的损坏器件就是一块M51996波形发生器芯片，此芯片的损坏通常是由于工作电压的突变而导致的。较容易出现问题的地方主要有芯片14脚的电源，调整电压基准值的7脚，反馈检测的5脚，以及波形输出的2脚等。此外，在平时维修中，还会经常碰到CPU板的损坏。常见的故障报警有E6、E7，而损坏器件也主要集中在CPU板的程序存储芯片，以及一些接口芯片上。
(2)、对于E700系列变频器，碰到的常见故障有Fn故障，此故障主要由于风扇的损坏而引起的。但变频器在有报警的时候并不封锁输出。
